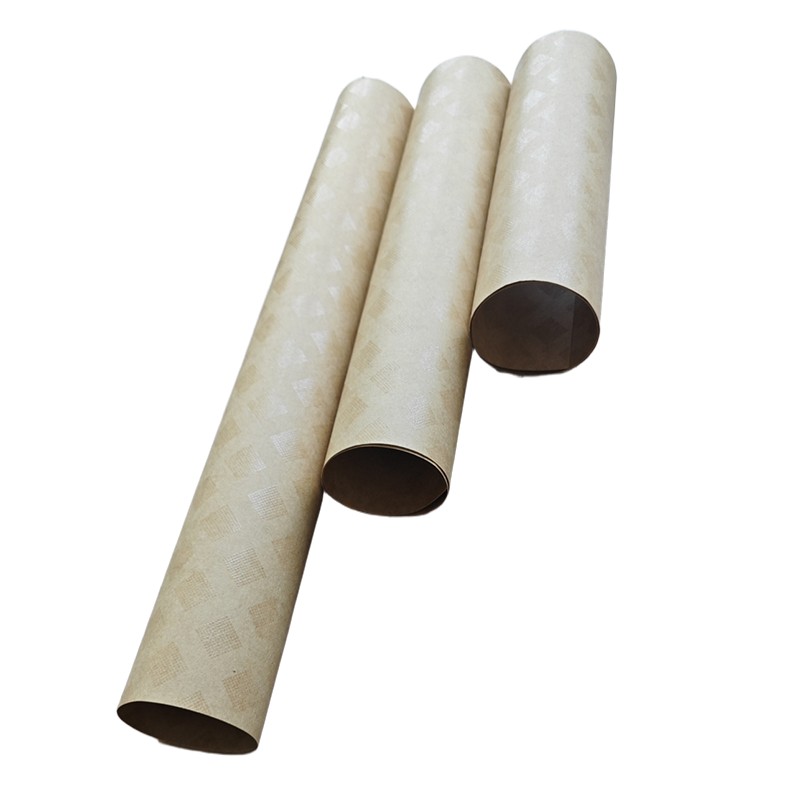

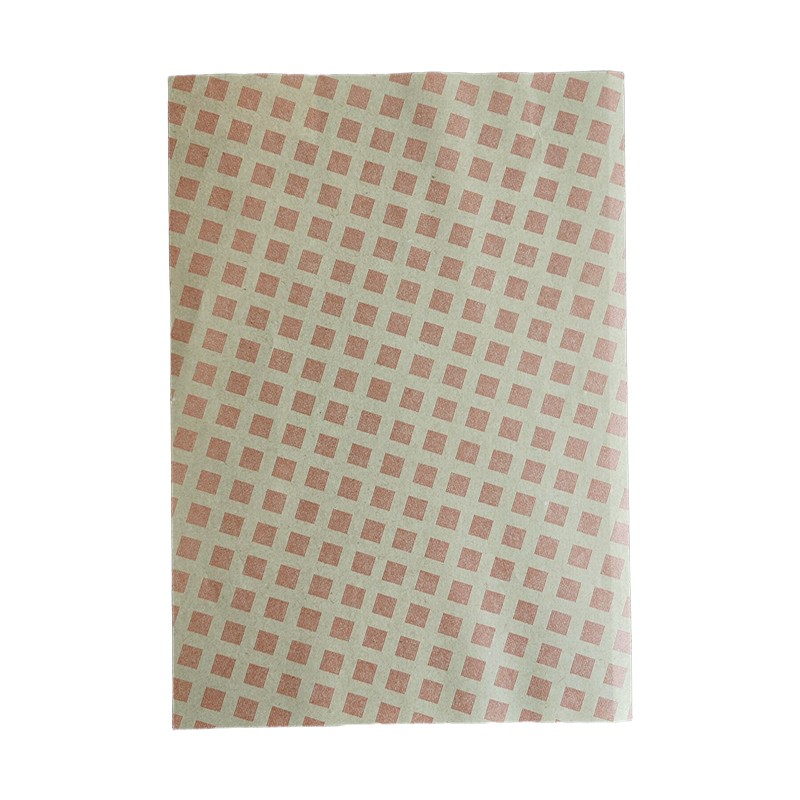

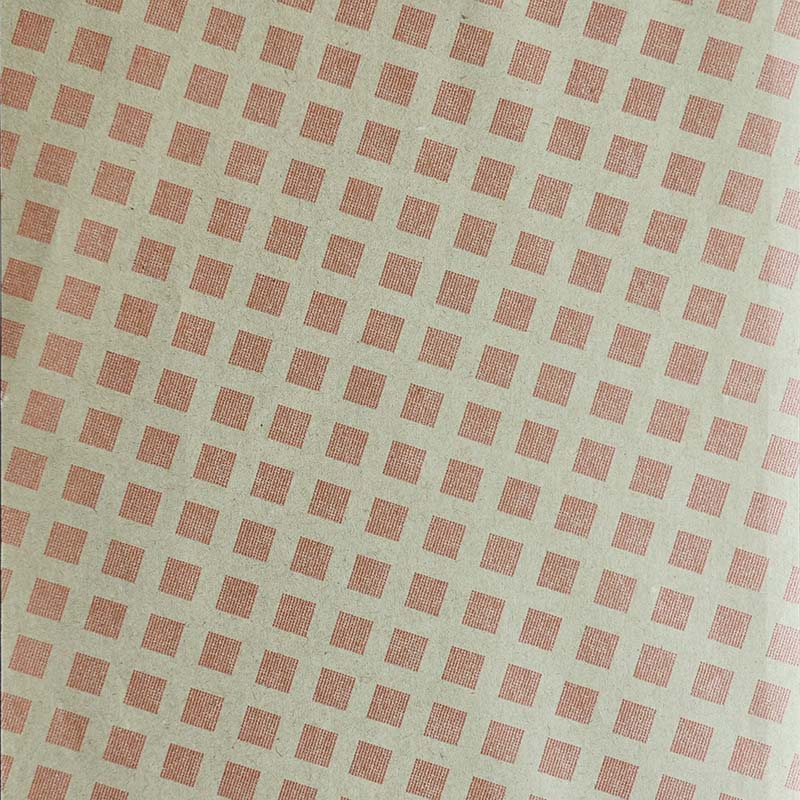

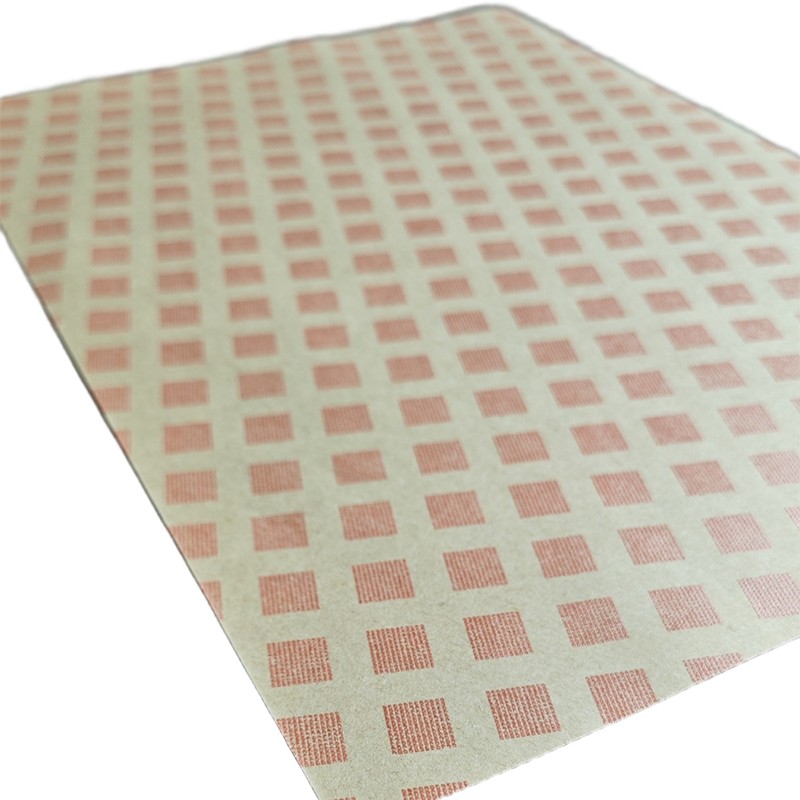

Als Lieferant von Diamant-gepunktetem Papier bietet Hanyao unseren Kunden vernünftige Lösungen. Es ist auch als DDP oder Diamond Pattern Paper (DPP) bekannt und ein Zwischenschicht-Isoliermaterial, das aus Hochleistungs-Isolierpapier als Grundmaterial besteht und mit speziell modifiziertem Epoxidharz in einem rautenförmigen Muster beschichtet ist. Diese teilweise beschichteten Rautenmuster eignen sich gut für die Evakuierung von Luft und Feuchtigkeit während des Trocknungsprozesses und verhindern effektiv eine Teilentladung. Nach dem Erhitzen schmilzt das Epoxidharz und verbindet sich mit den Spulen und Leitern, wodurch eine gute mechanische Festigkeit der Transformatorwicklungen gewährleistet wird.
| Artikel | Einheit | Größe | |||||||||||
| Nenndicke | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Dicke und Abweichung | mm | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Dichte | g/cm3 | 0,85~1,10 | |||||||||||
| Einseitige Klebestärke | μm | 6~12 | |||||||||||
| Feuchtigkeit | ％ | 4,0 ~ 8,0 | |||||||||||
| Aschegehalt | ％ | ≤1,0 | |||||||||||
| Leitfähigkeit des Wasserextrakts | mS/m | ≤10 | |||||||||||
| PH-Wert des wässrigen Extrakts | － | 6,5~8,5 | |||||||||||
| Ölaufnahme | ％ | ≥20 | |||||||||||
| Bindungsstärke | Normal | kPa | ≥650 | ||||||||||
| 100℃±2℃ | ≥400 | ||||||||||||
| Zugfestigkeit | MD | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Verlängerung | MD | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Reißfestigkeit | MD | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Elektrische Stärke | In der Luft | KV | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| In Öl | ≥4,40 | ≥7,00 | ≥9.00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Verschmutzung des Transformatoröls | － | Keine Verschmutzung (∆tanδ<0,001) | |||||||||||
Haftungsausschluss: Die beschriebenen Leistungsdaten, Parameter und Funktionen sind typische Werte unter bestimmten Testbedingungen und können bei tatsächlichen Anwendungen variieren. Sie stellen keine Gewährleistung oder Leistungsgarantie unter allen Bedingungen dar. Der Benutzer ist dafür verantwortlich, die Eignung des Produkts für die beabsichtigte Anwendung zu überprüfen.
1. Hanyao-Diamant-gepunktetes Papier besteht zu 100 % aus Sulfatzellstoff mit hoher Reinheit und ausgezeichneter mechanischer Festigkeit.
2.Während des Verwendungsprozesses muss dieses Material 3 Stunden lang auf 90°C ± 5°C vorgewärmt und dann 6 Stunden lang bei 125°C ± 5°C ausgehärtet werden, um die Verbindung abzuschließen.
3. Es hält Temperaturen bis zu 105 °C stand.

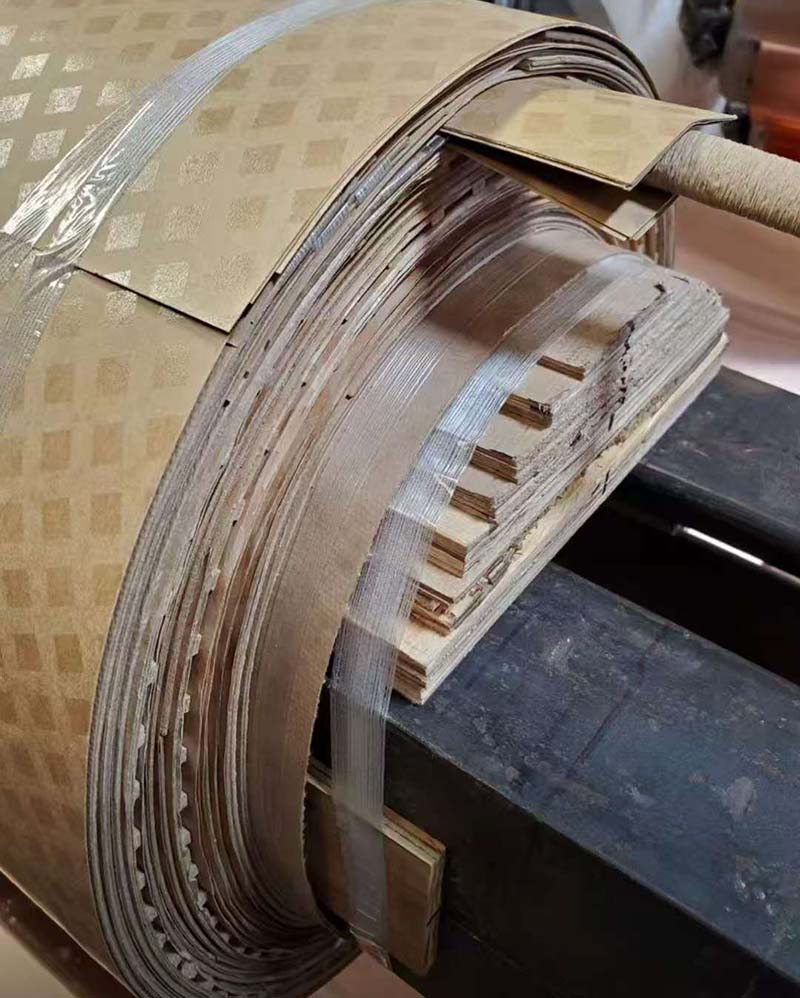

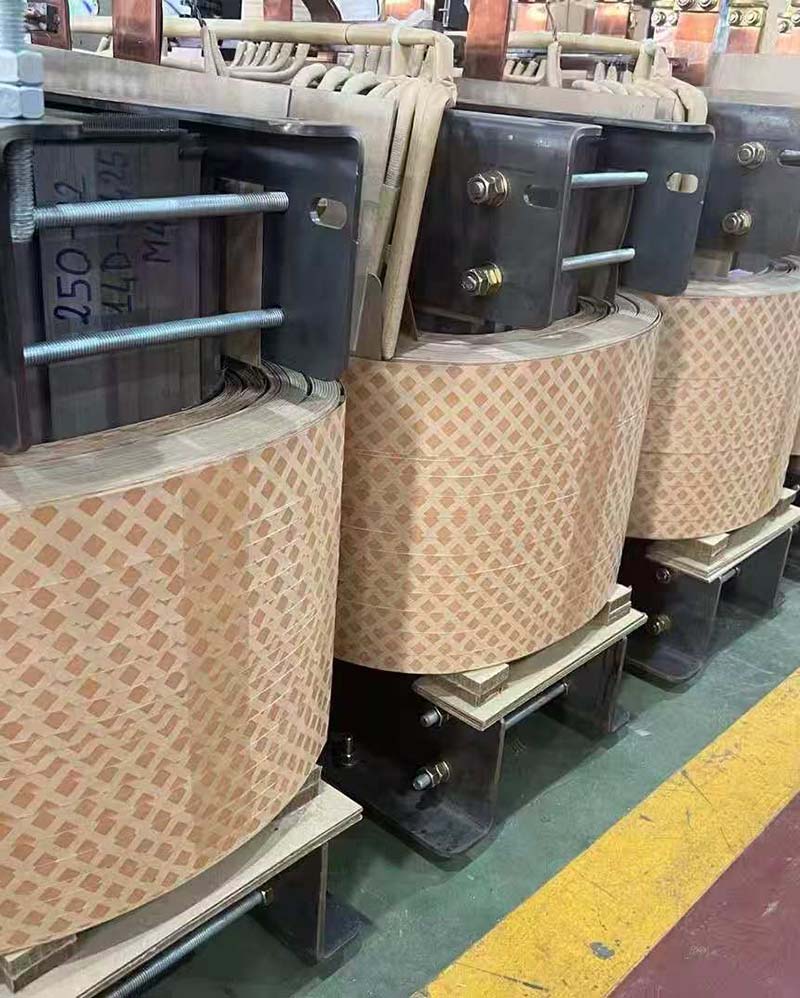

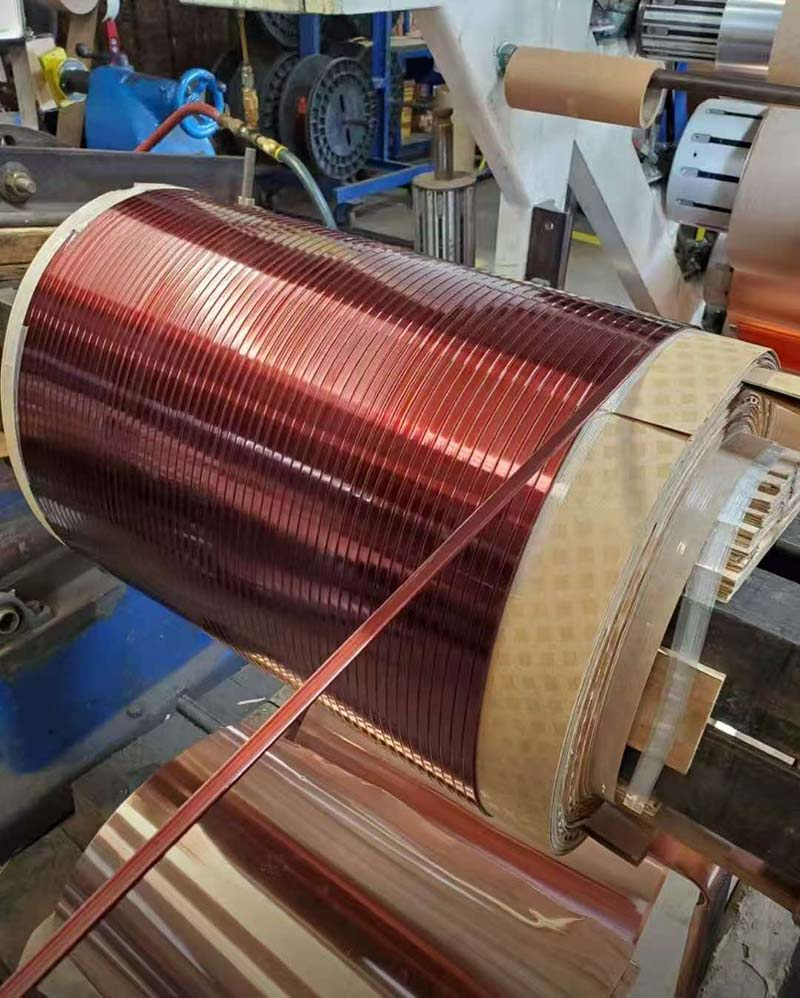

4. Die Produkte werden häufig zur Zwischenschichtisolierung und Windungsisolierung von in Öl getauchten Leistungstransformatoren eingesetzt.
