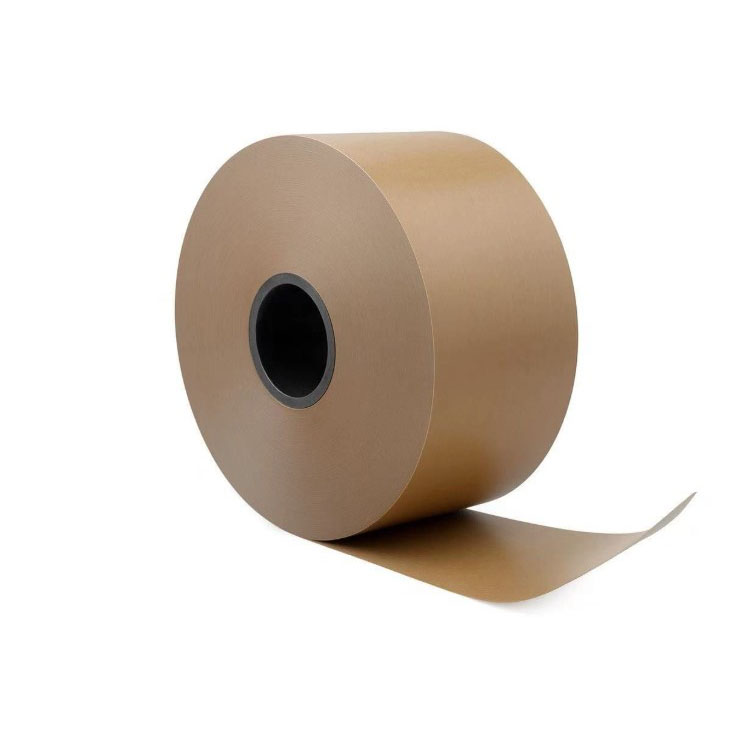

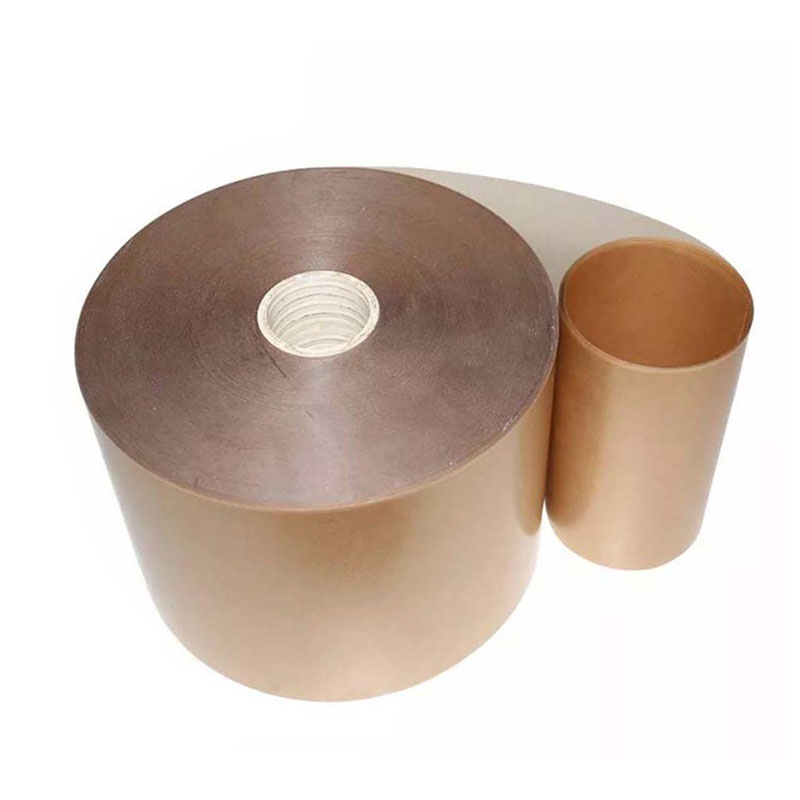

Mit Polyesterfolie laminiertes Kondensatorpapier PMP des Herstellers Hanyao ist ein doppel- oder mehrschichtiges Isoliermaterial, das durch festes Zusammenbinden von Zellulosekondensatorpapier und Polyesterfolie durch bestimmte Verfahren (z. B. Heißpressen oder Kleben) entsteht. Die alleinige Verwendung von Kondensatorpapier oder Polyesterfolie hat jeweils seine Vor- und Nachteile, aber durch die Kombination werden „komplementäre Vorteile und gegenseitige Aufhebung der Nachteile“ erzielt.
Kondensatorpapier hat eine poröse Faserstruktur, die es dem Isolieröl (Imprägniermittel) erleichtert, vollständig in das Papier einzudringen. Es enthält jedoch immer noch Verunreinigungen und Schwachstellen, weist eine schlechte lokale Koronabeständigkeit auf und ist anfällig für Alterung. Polyesterfolie weist eine extrem hohe elektrische Festigkeit, einen geringen dielektrischen Verlust, stabile chemische Eigenschaften und eine gute Koronabeständigkeit auf. Allerdings ist seine Oberfläche sehr dicht und glatt, sodass Imprägniermittel nur schwer eindringen können. Durch die winzigen Luftspalte im Inneren kann es unter hoher Spannung zu Teilentladungen kommen, die zum Ausfall führen können.
Nach der Laminierung fungiert die Polyesterfolie als „Hauptisoliermittel“, während das Kondensatorpapier als „Imprägnierkanal“ fungiert, wodurch Schwachstellen beseitigt und die Gesamtspannungsfestigkeit verbessert werden.
| NEIN. | Artikel | Einheit | Wert | ||||
| 1 | Nenndicke | mm | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Dickenabweichung | mm | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Nominale Menge und Abweichung | g/m3 | 65±7 | 80±8 | 90±9 | 100 ± 10 | 140 ± 14 |
| 4 | Zugfestigkeit (längs) | N/10mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Durchbruchspannung | Kv | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Normale Haftung | Keine Schichtung | |||||
| 7 | Thermische Haftung (130 ± 2 ℃ 10 Min.) | Keine Schichtbildung, kein Schäumen, kein Leimfluss | |||||
| 8 | Schwindung(%) | <3 | |||||
Haftungsausschluss: Die beschriebenen Leistungsdaten, Parameter und Funktionen sind typische Werte unter bestimmten Testbedingungen und können bei tatsächlichen Anwendungen variieren. Sie stellen keine Gewährleistung oder Leistungsgarantie unter allen Bedingungen dar. Der Benutzer ist dafür verantwortlich, die Eignung des Produkts für die beabsichtigte Anwendung zu überprüfen.
1. Mit Polyesterfolie laminiertes Kondensatorpapier (PMP) hält Temperaturen von bis zu 130 °C stand
2.Es hat eine gute mechanische Festigkeit und dielektrische Eigenschaften
3. Es wird bei einer Mindesttemperatur von 120 °C für 6 Stunden oder 120 °C für 2 Stunden bei °C oder 1,5 Stunden bei 160 °C ausgehärtet.
4.Es wird hauptsächlich zum Gießen von Spannungstransformatoren, speziellen E-Klasse-Motoren und anderen elektrischen Geräten verwendet.
