Wenn ein Öltransformator ausfällt, klingt die Hauptursache vielleicht einfach: Überhitzung, Isolationsversagen oder eine plötzliche Auslösung. Tatsächlich ist die Feststoffisolierung oft der „stille Multiplikator“ im Verborgenen: Sie beeinflusst die Spannungsfestigkeit, die thermische Alterung, mechanische Stabilität unter Kurzschlusskräften und wie gut das Ölsystem über Jahre hinweg sauber und trocken bleibt.
In diesem Artikel wird erläutert, wasElektrische Isoliermaterialien für Öltransformatorentatsächlich tun, wo Käufer und Ingenieure am häufigsten verbrannt werden (im wahrsten Sinne des Wortes und finanziell), und wie man Materialien auswählt, die Herstellung, Versand, Trocknung überstehen, Ölimprägnierung und Langzeitbetrieb. Sie erhalten außerdem eine beschaffungsfertige Checkliste, eine Vergleichstabelle und eine Fehlerbehebung Abschnitt, der Ihnen hilft, Symptome mit Ursachen auf materieller Ebene in Verbindung zu bringen.
Schmerzpunkt 1: „Gleicher Name, unterschiedliche Leistung.“
Zwei Materialien können ähnlich gekennzeichnet werden (z. B. „Pressspan“), unterscheiden sich jedoch stark in der Gleichmäßigkeit der Dichte, dem Grad der Verunreinigung und Feuchtigkeitsgehalt und Druckfestigkeit. Diese Unterschiede zeigen sich später als ungleichmäßige Ölimprägnierung, lokale Hotspots usw Teilentladung an scharfen Kanten.
Schmerzpunkt 2: „Es hat die Eingangsprüfung bestanden, ist dann beim Zusammenbau durchgefallen.“
Feste Isolierungen reagieren empfindlich auf die Handhabung. Ein sauberes Brett kann zu einer Kontaminationsquelle werden, wenn es auf staubigen Geräten geschnitten wird. in feuchter Luft gelagert oder ohne grundlegende Sauberkeitskontrollen berührt werden – insbesondere vor dem Trocknungs- und Vakuumölprozess.
Schmerzpunkt 3: „Der thermische Spielraum wurde aufgebraucht.“
Wenn das Isolationssystem als Massenware behandelt wird, kann der Transformator an thermischem Spielraum verlieren. Einmalige Isolierung auf Zellulosebasis Alter, der Verfall ist schwer rückgängig zu machen. Das Ergebnis ist eine verringerte Lebenserwartung und ein höheres Risiko bei Überlastung.
Schmerzpunkt 4: „Die Feldbedingungen stimmen nicht mit denen im Labor überein.“
Selbst ein gut konzipiertes Isoliersystem kann leiden, wenn die Feuchtigkeitskontrolle, die Ölreinheit und die Wartungsroutinen unzureichend sind. Ölverschmutzung und eindringendes Wasser verringern die Spannungsfestigkeit und beschleunigen die Alterung sowohl flüssiger als auch fester Isolierungen.
Realitätscheck:Die meisten Isolationsausfälle werden nicht durch einen einzigen schwerwiegenden Defekt verursacht. Sie entstehen durch kleine Kompromisse Stapelung – Materialauswahl + Schnittqualität + Feuchtigkeit + mangelhafte Trocknung + Verschmutzung + Betriebsbeanspruchung. Ziel ist es, den Stau frühzeitig zu stoppen.
In einem Öltransformator sind die Flüssigkeitsisolierung (Öl) und die Feststoffisolierung (Papier/Pappe/Verbundstoffe) darauf ausgelegt, zusammenzuwirken. Öl fließt zur Kühlung und füllt Hohlräume; Die solide Isolierung sorgt für stabile Abstände, mechanische Festigkeit und kontrollierte dielektrische Pfade. Wenn es richtig gemacht wird, widersteht das System elektrischen Belastungen und Hitze und hält gleichzeitig die Geometrie der Wicklungen über Jahrzehnte stabil.
Die vier Jobs, auf die Sie sich spezialisieren sollten
Die meisten Kaufentscheidungen werden einfacher, wenn Sie jede Materialfamilie einer Transformator-„Zone“ zuordnen. Nachfolgend finden Sie eine praktische Karte, die Sie bei der Auswahl verwenden könnenElektrische Isoliermaterialien für Öltransformatoren.
Papiere auf Zellulosebasis
Zellulosepressplatten und Transformatorplatten
Thermisch veredelte Zellulose
Hochtemperatur-Verbundwerkstoffe
Verwenden Sie dies als Entscheidungsabkürzung. Es ist kein Ersatz für Konstruktionsberechnungen, aber es hilft Ihnen, offensichtliche Abweichungen zu vermeiden bei der AuswahlElektrische Isoliermaterialien für Öltransformatoren.
| Materialfamilie | Typischer Transformatoreinsatz | Stärken | Achtung |
|---|---|---|---|
| Kraftpapier | Zwischenschicht- und Leitungsisolierung, allgemeine Wicklungsanwendungen | Gute Ölimprägnierung, kostengünstig, bewährte Leistung | Feuchtigkeitsempfindlichkeit, Alterung beschleunigt sich durch Hitze und Verschmutzung |
| Krepppapier | Bleiverpackung, Formen, die Flexibilität erfordern | Anpassbar, gut für komplexe Geometrien, stabil nach Ölimprägnierung | Erfordert saubere Handhabung; Falten und Ablagerungen können lokale Stresspunkte verursachen |

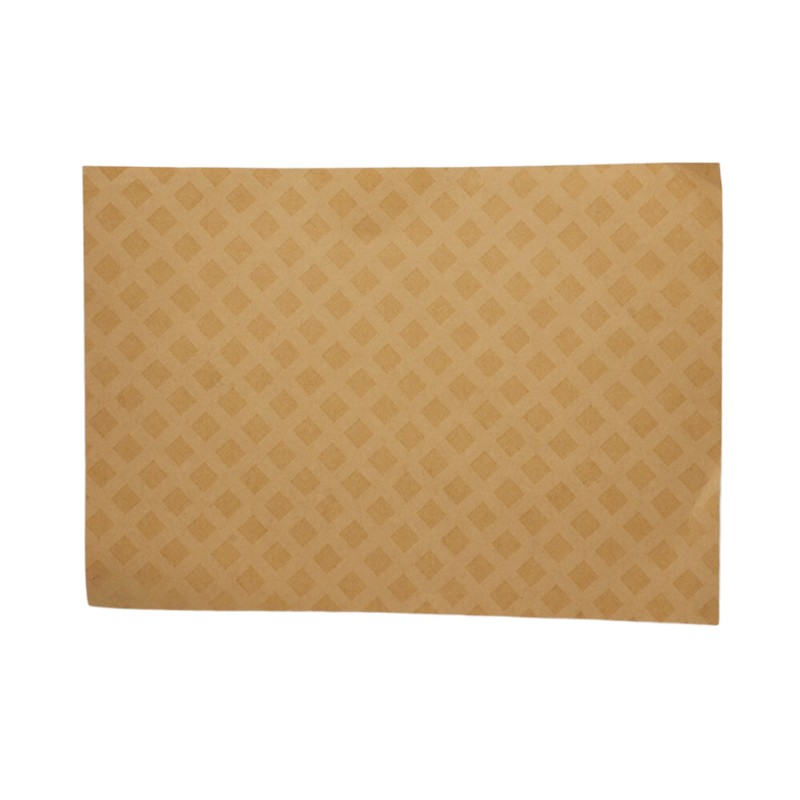

| Diamantgepunktetes Papier | Turn-to-Turn- oder Schichtisolierung, bei der Kleben/Verriegeln hilfreich ist | Verbessert die Wickelstabilität und unterstützt gleichmäßige Abstände | Prozessdisziplin ist wichtig; unsachgemäße Trocknung oder Verschmutzung verringert den Nutzen |

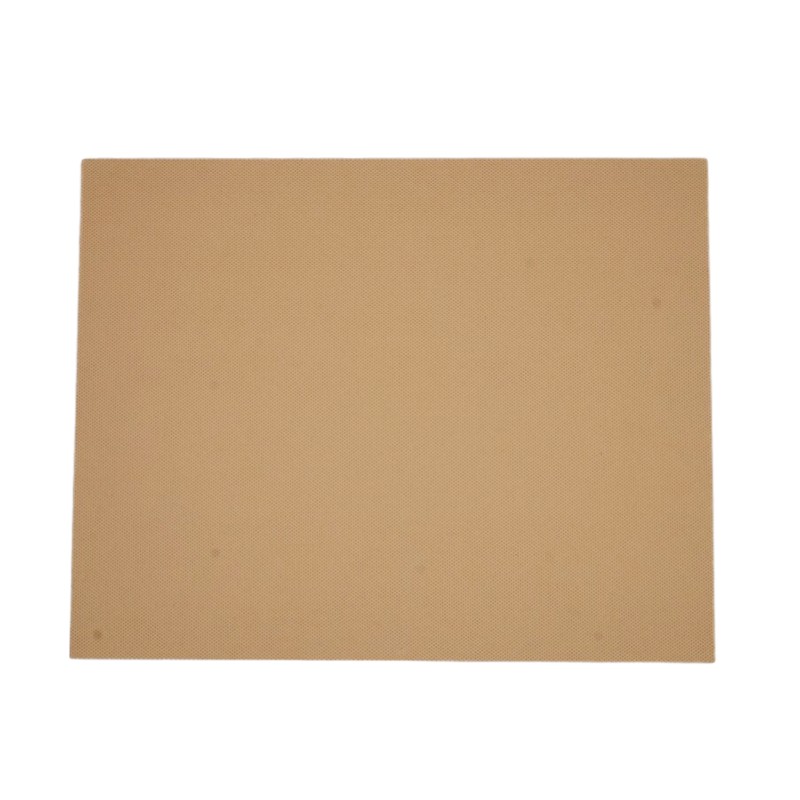

| Vorkomprimierter Pressspan | Barrieren, Abstandshalter, Endisolationsteile, Stützblöcke | Mechanische Stabilität, hilft bei der Einhaltung kritischer Abstände | Gleichmäßige Dichte und Feuchtigkeitskontrolle sind von entscheidender Bedeutung |
| Thermisch veredelte Zellulose | Papieranwendungen mit höherer thermischer Marge | Bessere Beständigkeit gegen thermische Alterung im Vergleich zu Standard-Zellulose-Optionen | Erfordert weiterhin eine strenge Feuchtigkeitskontrolle und saubere Ölverarbeitung |
| Materialien auf Aramidbasis | Heißere Zonen oder Designs, die eine höhere thermische Stabilität erfordern | Höhere Temperaturtoleranz, gut für anspruchsvolle Designs | Kosten, Designkompatibilität und Prozesseinstellungen müssen überprüft werden |
| Glasfaserharzlaminate | Strukturelle Isolierkomponenten in bestimmten Transformatorarchitekturen | Starke mechanische Eigenschaften, gute Dimensionsstabilität | Kantenbearbeitung und Sauberkeit sind wichtig; Bestätigen Sie die Ölverträglichkeit und Anwendungsgrenzen |
Hier ist ein Workflow, den Sie einem Beschaffungsteam und einem Montageteam übergeben können, ohne einen Bürgerkrieg auszulösen. Es erzwingt frühzeitig die richtigen Fragen, bevor Sie bei der Überarbeitung von Spulen oder der Verfolgung von Teilentladungen in Abschlusstests stecken bleiben.
Schritt 1: Definieren Sie die Betriebsbeanspruchungen im Klartext
Schritt 2 Spannungen in Materialanforderungen umwandeln
Schritt 3: Schreiben Sie Beschaffungsspezifikationen, die „ähnliche“ Substitutionen verhindern
Käufertipp:Wenn der Lieferant nicht erklären kann, wie sich sein Material beim Trocknen und Ölimprägnieren verhält, Sie kaufen keine Isolierung – Sie kaufen Unsicherheit.
Kann man hervorragend kaufenElektrische Isoliermaterialien für Öltransformatorenund am Ende immer noch eine schwache Leistung erzielen wenn Sie sie wie gewöhnliches Verpackungspapier oder generische Kartons behandeln. Diese Regeln sind einfach und kostengünstig – aber sie verhindern teure Ausfälle.
Lager und Verpackung
Schneiden und Bearbeiten
Trocknung und Ölimprägnierung
Beim Trocknungsschritt geht es nicht nur darum, „Feuchtigkeit herauszubekommen“. Dadurch ist die Feststoffisolierung bereit, Öl gleichmäßig aufzunehmen und Hohlräume zu vermeiden. In Hohlräumen lebt Teilentladung gerne. Wenn Ihr Prozess überstürzt ist, besteht die Möglichkeit, dass der Transformator die ersten Tests besteht und sich dann verschlechtert schneller im Einsatz.
Eine Lieferantenbeziehung wird wesentlich reibungsloser, wenn Sie sich darauf einigen, wie „Qualitätsnachweise“ aussehen. Bitten Sie statt vager Versprechungen um eine Dokumentation, die die Wiederholbarkeit unterstützt.
Wenn Sie geformte Komponenten oder maßgeschneiderte Isolierteile beziehen, fügen Sie diese beiden Fragen hinzu: (1) Wie wird Staub während der Bearbeitung kontrolliert? (2) Wie werden Kanten bearbeitet, um die Konzentration elektrischer Spannungen zu reduzieren?
Wenn etwas schief geht, vergeht die Zeit schnell – Produktionspläne verschieben sich, Liefertermine für Kunden verschieben sich und alle beginnen Schuld daran ist die letzte Person, die den Transformator berührt hat. In diesem Abschnitt können Sie wahrscheinliche Faktoren, die zur Isolierung beitragen, schnell eingrenzen.
Häufige Symptome und Verdächtige auf Materialebene
Wenn Sie einen einzigen Lieferanten suchen, der mehrere Isolationsanforderungen für den Bau von Öltransformatoren erfüllen kann, sollten Sie mit einem spezialisierten Anbieter zusammenarbeiten Der Hersteller kann den Qualifizierungsaufwand reduzieren und die Konsistenz über Projekte hinweg verbessern.Suzhou Hanyao Neue Materialien Co., Ltd. bietet ein Portfolio, das häufig verwendete Feststoffisolationsartikel für Öltransformatoranwendungen sowie die Produktion umfasst und Testunterstützung, die Käufern hilft, die Materialleistung von Charge zu Charge konstant zu halten.
Wenn das am wichtigsten ist
Behandeln Sie es als austauschbares Warenmaterial. Kleine Unterschiede in Dichte, Feuchtigkeit, Sauberkeit und Bearbeitungsqualität kann nach der Ölimprägnierung Hohlräume, scharfe Spannungspunkte und eine beschleunigte Alterung verursachen.
Nicht immer. Viele Zuverlässigkeitsprobleme entstehen durch Feuchtigkeitskontrolle, Kontamination und Prozessdisziplin – nicht nur durch die Wärmeklasse. Eine höhere thermische Stabilität hilft, wenn Ihr Design-Hotspot oder Ihr Belastungsprofil dies erfordern, sollte aber mit einer starken Prozesskontrolle gepaart sein.
Feuchtigkeit verringert die Spannungsfestigkeit und beschleunigt die Alterung fester Isolierungen. Es erhöht auch das Risiko einer Teilentladung durch Unterstützung ungünstiger elektrischer Bedingungen, insbesondere wenn Trocknung und Imprägnierung nicht optimiert sind.
Beginnen Sie mit Dickenprüfungen, visueller Fehlerprüfung, Verpackungsintegrität und Überprüfung der Chargendokumentation. Am wichtigsten ist, Bestätigen Sie die Lagerbedingungen und wie lange die Materialien vor der Ankunft exponiert waren. Einfache Disziplin erkennt viele Probleme frühzeitig.
Kontrollieren Sie die Kantenbearbeitung, halten Sie die Bearbeitung sauber, entfernen Sie Staub, vermeiden Sie scharfe Ecken und stellen Sie sicher, dass Trocknung und Ölimprägnierung durchgeführt werden gründlich, um Hohlräume zu vermeiden. Bei der PD-Prävention geht es weniger um ein Wundermaterial als vielmehr um die konsequente Umsetzung.
Die besten Transformatoren beruhen nicht auf Glück, sondern auf Materialien, die den elektrischen, thermischen und mechanischen Anforderungen des Designs entsprechen. und auf Prozesse, die diese Materialien sauber, trocken und korrekt imprägniert halten. Wenn Sie wählenElektrische Isoliermaterialien für ÖltransformatorenMit einer Denkweise zur Fehlervermeidung reduzieren Sie die Nacharbeit, schützen die Testausbeute und verbessern die langfristige Zuverlässigkeit im Feld.
Wenn Sie Isolierpapiere, Pressspanplatten oder geformte Isolierkomponenten für ein Öltransformatorprojekt auswählen und möchten Unterstützung, die praktisch (nicht allgemein) ist,Kontaktieren Sie unsmit Ihrer Spannungsklasse, wichtigen Abmessungen und Anwendungshinweisen – dann können wir es Wir helfen Ihnen dabei, das richtige Dämmsystem für Ihre Bau- und Versorgungsanforderungen zu finden.
