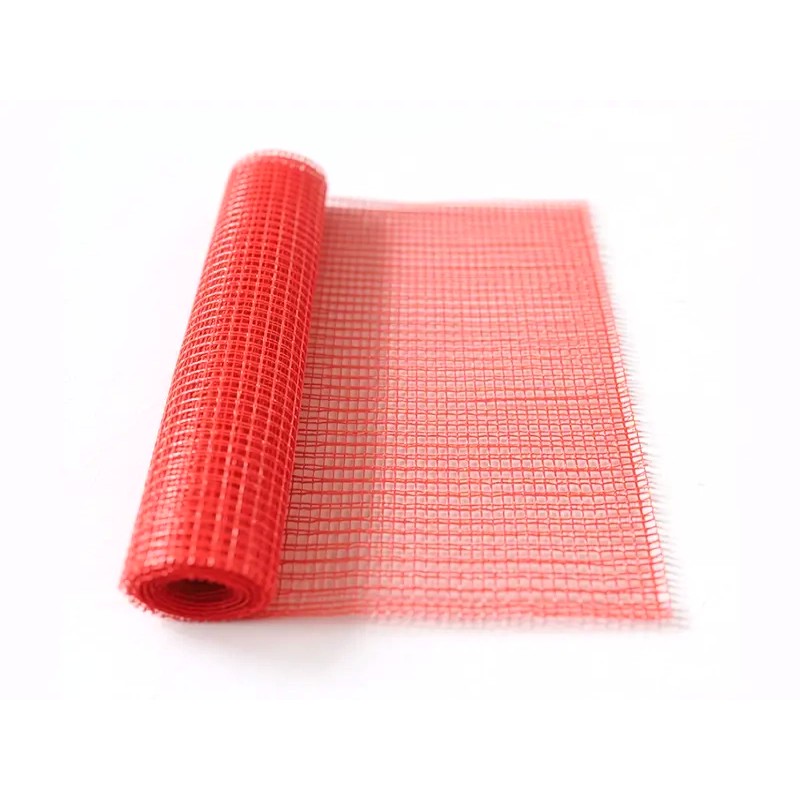

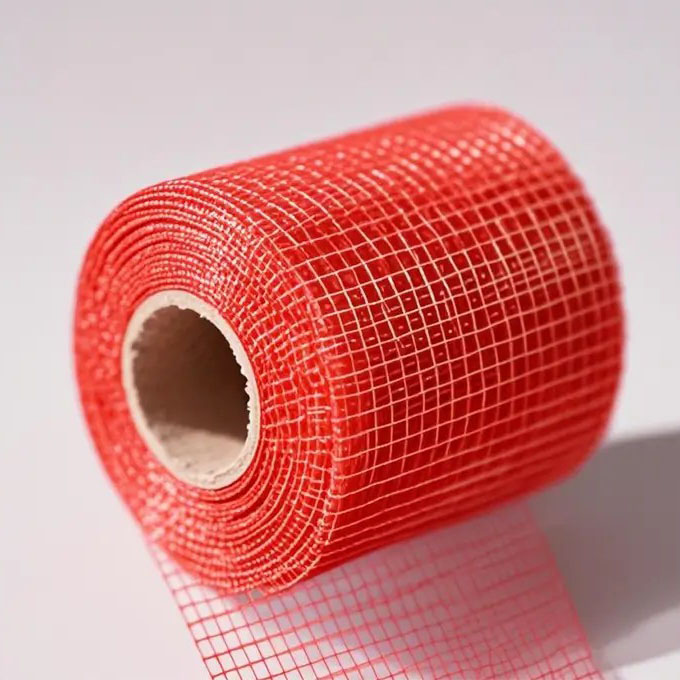

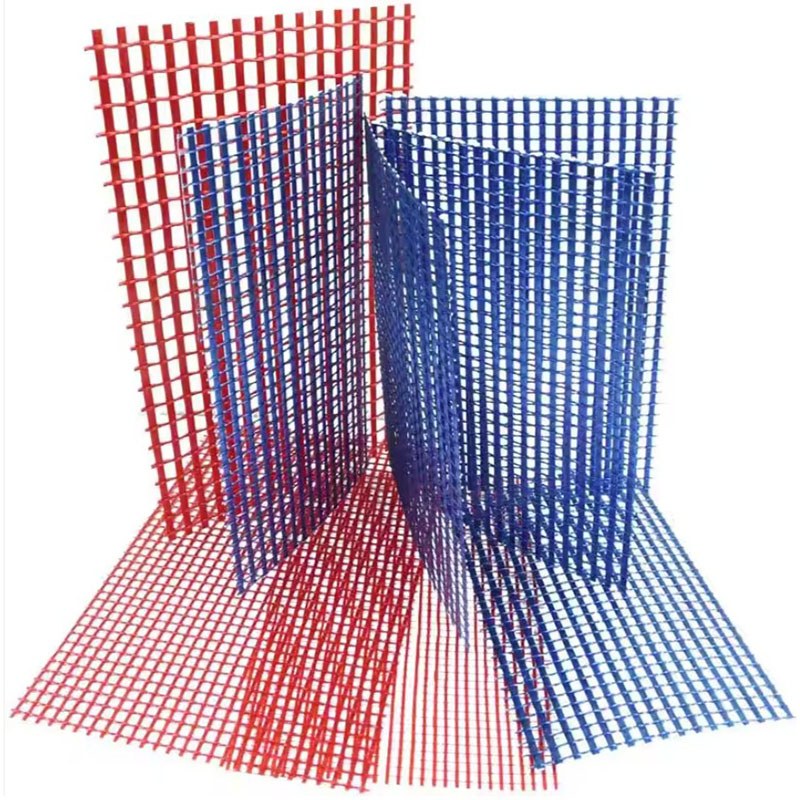

Elektrische Isolierung aus Epoxid-Glasfaser-Netzgewebe aus der Fabrik in Hanyao stellt strenge technische Anforderungen. Es müssen alkalifreie Glasfasern (E-Glas) verwendet werden und ihre Epoxidbeschichtung muss perfekt mit dem Epoxidharzsystem kompatibel sein, das für den Transformatorguss verwendet wird. Es muss der hohen Aushärtungstemperatur von Epoxidharz (typischerweise >100 °C) und der langfristigen Betriebstemperatur des Transformators standhalten.
Nach dem Umwickeln, Polstern oder Verlegen eines Epoxidnetzes zwischen den Wicklungsschichten und dem Eingießen von Epoxidharz wirkt das Netz wie der Bewehrungsstahl in Stahlbeton, bietet eine starke Zugfestigkeit und widersteht wirksam der radialen Ausdehnung und axialen Kompression der Wicklungen unter elektromagnetischen Kräften. Das Netzgewebe kann Risse verhindern und Spannungen verteilen, was die Rissfestigkeit und Zähigkeit der Gusswicklung erheblich verbessert und die Zuverlässigkeit des Transformators im Langzeitbetrieb gewährleistet.
| Artikel | Parametername | Anforderungen | Testmethode |
| Mechanische Eigenschaften | Gewicht pro Flächeneinheit | 80 - 200 g/m² | GB/T 9914,3 |
| Maschenweite | 2 mm x 2 mm ~ 5 mm x 5 mm | - | |
| Dicke | 0,08 - 0,20 mm | ASTM D1777 | |
| Zugfestigkeit (Kette/Schuss) | ≥ 1000 N/25 mm | ASTM D5035 | |
| Verlängerung | ≤ 3 % | ASTM D5035 | |
| Thermische Eigenschaften | Langfristige Hitzebeständigkeit | 155 - 180 °C | - |
| Thermogravimetrische Analyse (TGA) | ≤ 1 % bei 200 °C | - | |
| Elektrische Eigenschaften | Durchbruchspannung | ≥ 35 kV/mm | ASTM D149 |
| Volumenwiderstand | ≥ 1,0 x 10¹⁴ Ω·cm | ASTM D257 | |
| Oberflächenwiderstand | ≥ 1,0 x 10¹⁴ Ω | ASTM D257 | |
| Relative Permittivität | 4,5 - 5,5 (50 Hz) | ASTM D150 | |
| Dielektrischer Verlustfaktor | ≤ 0,02 (50 Hz) | ASTM D150 | |
| Chemische und ökologische Leistung | Entflammbarkeit | NEIN | - |
| Chemische Beständigkeit | Exzellent | - | |
| Harzkompatibilität | Exzellent | - |
Haftungsausschluss: Die beschriebenen Leistungsdaten, Parameter und Funktionen sind typische Werte unter bestimmten Testbedingungen und können bei tatsächlichen Anwendungen variieren. Sie stellen keine Gewährleistung oder Leistungsgarantie unter allen Bedingungen dar. Der Benutzer ist dafür verantwortlich, die Eignung des Produkts für die beabsichtigte Anwendung zu überprüfen.
1. Das Epoxid-Glasfaser-Netzgewebe mit elektrischer Isolierung hält Temperaturen von bis zu 150 °C und 180 °C stand.
2.Es hat eine extrem hohe radiale und axiale Zugfestigkeit.
3. Es verfügt über eine hohe Spannungsfestigkeit und ist in der Lage, Hoch- und Niederspannungswicklungen und -windungen zuverlässig zu isolieren.
4.Seine Hitzebeständigkeit gewährleistet eine Lebensdauer des Transformators von bis zu mehreren Jahrzehnten.
5. Die Hauptanwendung bei Trockentransformatoren besteht darin, die mechanische Festigkeit und Isolierung der Wicklungen zu verbessern.
