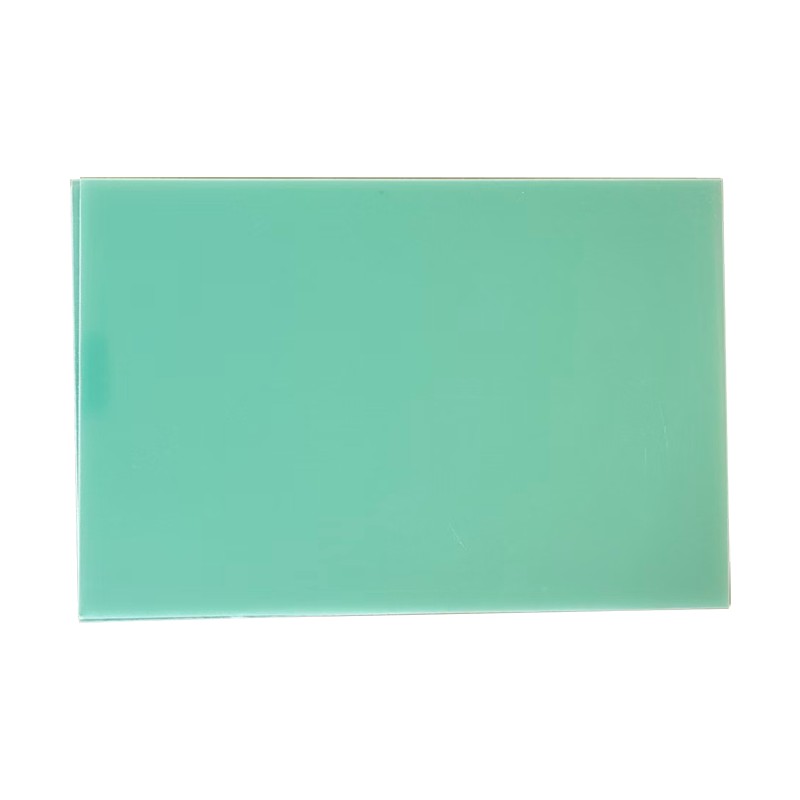

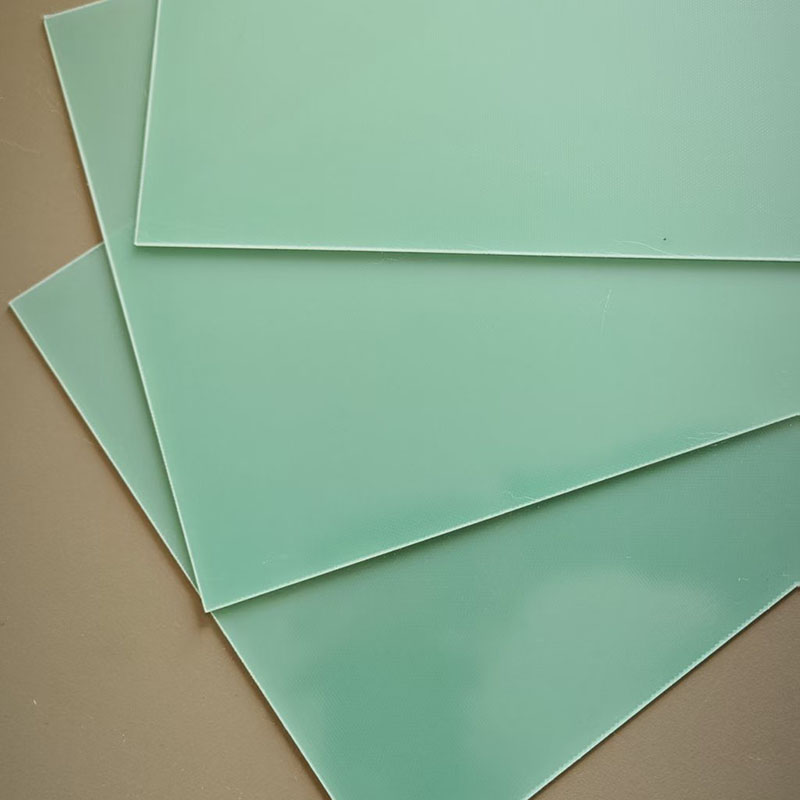

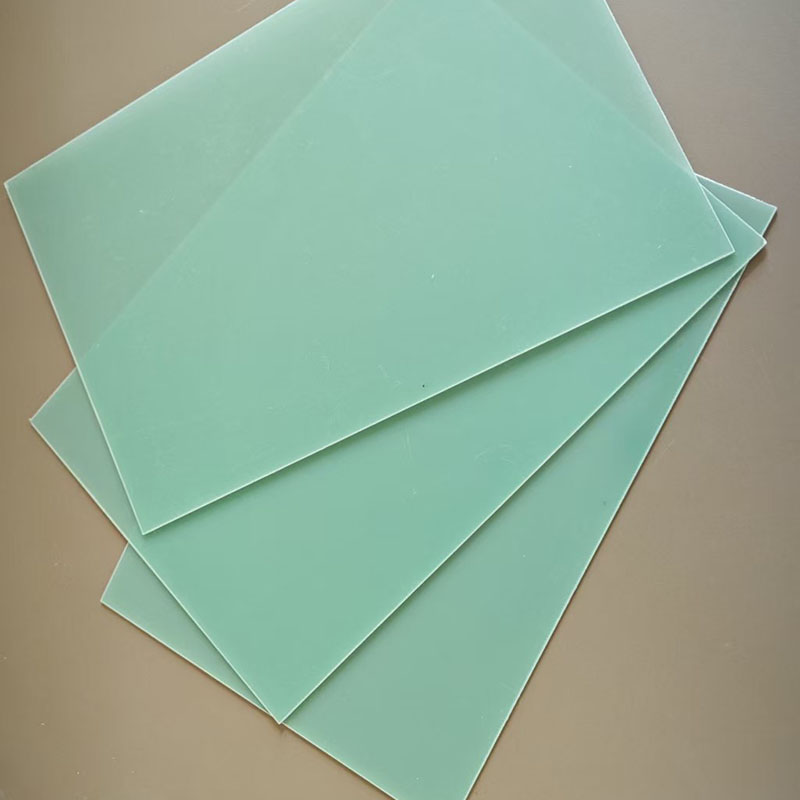

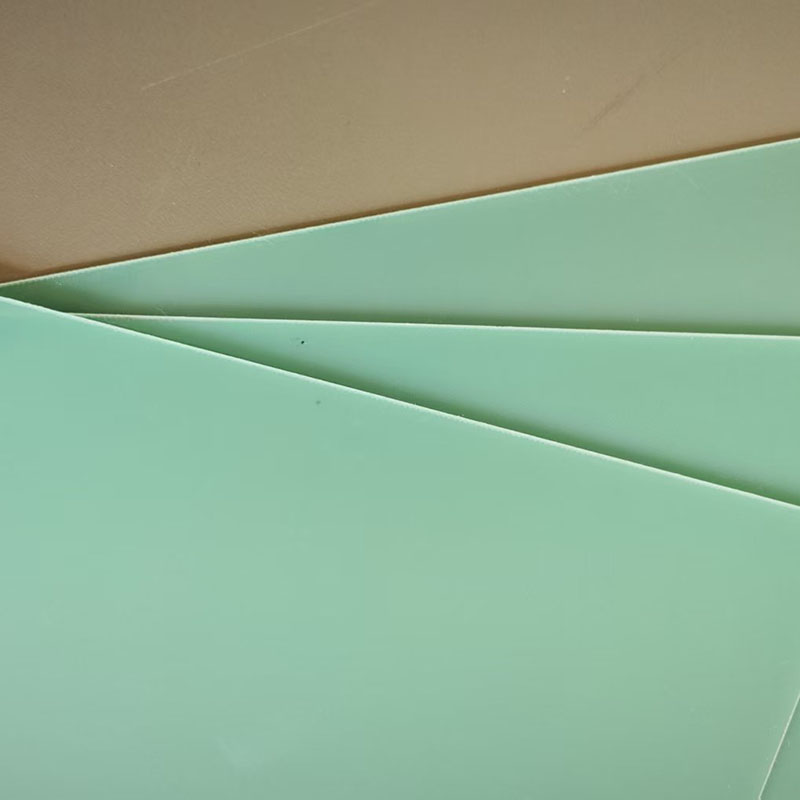

Die von der Hanyao-Fabrik bereitgestellte elektrische Isolierung FR4-Epoxid-Glasfaserplatte ist ein Verbundlaminatmaterial, das durch Imprägnieren von Glasfasergewebe (E-Glas) in Elektronikqualität mit Epoxidharz als Klebstoff und Aushärten durch Heißpressen hergestellt wird. Es ist normalerweise durchscheinend bis undurchsichtig grün (die Farbe von flammhemmendem Epoxidharz), ist aber auch in Gelb, Blau, Weiß und anderen Farben erhältlich. Die Oberfläche ist glatt. Die FR4-Epoxidglasfaserplatte weist hervorragende mechanische Eigenschaften, dielektrische Eigenschaften und thermische Stabilität auf.
Glasfasergewebe verleiht ihm eine hohe mechanische Festigkeit, macht es biege- und verformungsbeständig und bietet eine hervorragende Unterstützung und Fixierung für elektronische Komponenten. Seine Dimensionsänderungen sind unter verschiedenen Umgebungsbedingungen (z. B. Temperatur- und Feuchtigkeitsschwankungen) minimal und gewährleisten so die Genauigkeit der Schaltung. Die FR-4-Epoxidplatte ist ein hochfestes, stark isolierendes, flammhemmendes, hitzebeständiges, einfach zu verarbeitendes und kostengünstiges Verbundwerkstoffmaterial. Es ist das Hauptmaterial für die Herstellung starrer Leiterplatten und unterstützt die gesamte moderne Elektronikindustrie.
| Artikel | Parametername | Anforderungen | Testmethode |
| Mechanische Eigenschaften | Dichte | 1,80 - 1,90 g/cm³ | - |
| Biegefestigkeit | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Zugfestigkeit | ≥ 300 MPa | IPC-4101 | |
| Elastizitätsmodul | ≥ 20 GPa | - | |
| Poissonzahl | ~0,18 | - | |
| Thermische Eigenschaften | Langfristige Hitzebeständigkeit | 130 - 150 °C | - |
| Wärmeverformungstemperatur | ≥ 130 °C | ASTM D648 | |
| Glasübergangstemperatur | 130–180 °C (Tg), mittlere Tg: 135–150 °C, hohe Tg: 170–180 °C | DSC/TMA | |
| Thermische Zersetzungstemperatur | > 320 °C (Td5%) | TGA | |
| Linearer Ausdehnungskoeffizient | 13 - 18 ppm/°C (X-Y-Achse)60 - 80 ppm/°C (Z-Achse). | IPC-TM-650 | |
| Wärmeleitfähigkeit | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Elektrische Eigenschaften | Spannungsfestigkeit | ≥ 40 kV/mm | ASTM D149 |
| Volumenwiderstand | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Oberflächenwiderstand | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Relative Permittivität | 4,2 - 4,8 (1 MHz / 1 GHz) | ASTM D150 | |
| Dielektrischer Verlustfaktor | 0,015 - 0,025 (1 MHz / 1 GHz) | ASTM D150 | |
| Flammschutz und andere Eigenschaften | Flammhemmende Qualität | UL 94 V-0 |
|
| Hygroskopizität | 0,1 % – 0,2 % (Elektrische Eigenschaften und Tg nehmen nach der Wasseraufnahme ab.) | ASTM D570 | |
| Chemische Beständigkeit | Exzellent |
|
|
| Verarbeitbarkeit | Exzellent |
|
Haftungsausschluss: Die beschriebenen Leistungsdaten, Parameter und Funktionen sind typische Werte unter bestimmten Testbedingungen und können bei tatsächlichen Anwendungen variieren. Sie stellen keine Gewährleistung oder Leistungsgarantie unter allen Bedingungen dar. Der Benutzer ist dafür verantwortlich, die Eignung des Produkts für die beabsichtigte Anwendung zu überprüfen.
1. Die elektrische Isolierung aus FR4-Epoxidglasfaserglas hält Temperaturen von bis zu 130 °C stand.
2. Die Flammwidrigkeit beträgt UL 94-V0.
3.Es verfügt über eine ausgezeichnete mechanische Festigkeit und Glasfasergewebe bietet eine extrem hohe Festigkeit und Dimensionsstabilität, wodurch es als Struktur- und Stützkomponente geeignet ist.
4.Es verfügt über einen hohen Isolationswiderstand, einen hohen Volumenwiderstand und einen hohen Oberflächenwiderstand, wodurch der Strom effektiv isoliert und Kurzschlüsse verhindert werden können.
5.Es wird als Verteilerschrank verwendet. Die Schaltanlage umfasst Sammelschienen-Isoliertrennwände, Stützen, Lichtbogenlöschgitter oder Isoliertrennwände, Rahmen und Stützen in Transformatoren
