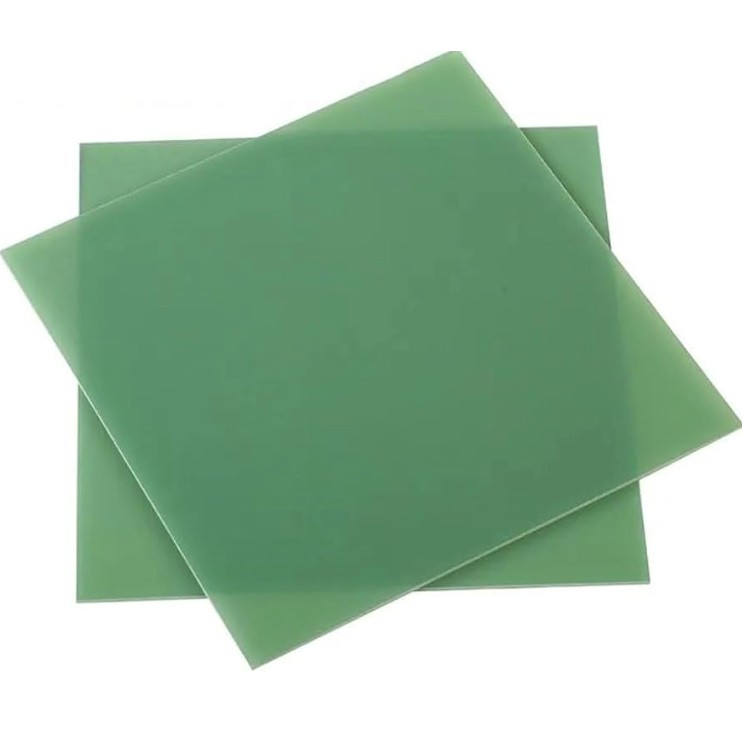

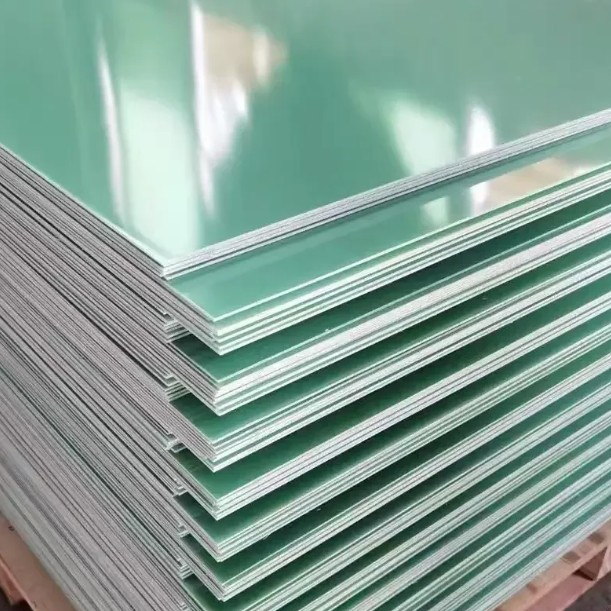

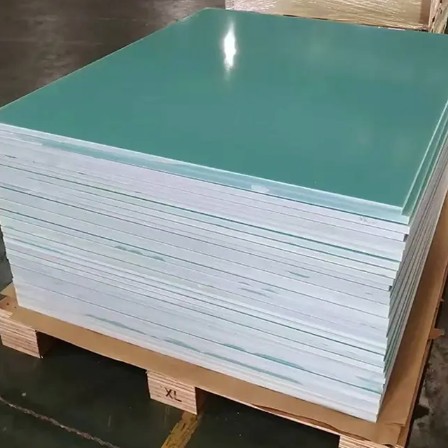

Die in China hergestellte Hanyao G10-Epoxidglasfaser-Laminatplatte wird hergestellt, indem Glasfasergewebe mit Epoxidharz imprägniert und dann erhitzt und in die gewünschte Form gepresst wird.
Während des Herstellungsprozesses sorgt der Hochtemperatur- und Hochdruckprozess dafür, dass das Material eine dichte Struktur, hohe Festigkeit und lange Haltbarkeit aufweist. Dieses Material verfügt über Eigenschaften wie Nichtleitfähigkeit, Nichtaufnahme von Wasser, Beständigkeit gegen Ausdehnung oder Kontraktion aufgrund von Umwelteinflüssen, Schlagfestigkeit sowie Beständigkeit gegen hohe und niedrige Temperaturen und wird häufig in der Elektronik, bei der mechanischen Isolierung und bei Messergriffen verwendet.
Hersteller können die Produktgröße anpassen, indem sie die Anzahl der Glasfaserschichten ändern und eine Vielzahl von Farboptionen anbieten. Am wichtigsten ist, dass TT sowohl in trockenen als auch in feuchten Umgebungen einen hohen Isolationswiderstand und eine hohe Durchschlagsfestigkeit beibehält, was es zu einem idealen Isoliermaterial macht.
| NEIN. | Artikel | Einheit | Verfahren | Standardwert |
| 1 | Dichte | g/cm3 | ISO 1183 | 1,70~2,10 |
| 2 | Biegefestigkeit senkrecht zu den Lamellen, Raumtemperatur | Mpa | ISO 178 | ≥350 |
| 3 | Charpy-Kerbschlagzähigkeit parallel zu Lamellen | kJ/m2 | ISO 179 | ≥37 |
| 4 | Bindungsstärke | N | IEC 60893-2 | ≥6500 |
| 5 | Elektrische Festigkeit bei 90 °C in Öl, senkrecht zu den Lamellen, 2 mm Dicke | kV/mm | IEC 60243 | ≥11,8 |
| 6 | Durchbruchspannung bei 90℃ in Öl, parallele Tolaminierungen | kV | IEC 60243 | ≥45 |
| 7 | Wasseraufnahmerate, 2,2 mm Dicke | % | ISO 62 | ≤0,2 |
| 8 | Isolationswiderstand nach 24-stündigem Eintauchen in Wasser | Ω | IEC 60167 | ≥5,0x1010 |
| 9 | Permittivität, 48-62 Hz | - | IEC62631-2-1 | ≤5,50 |
| 10 | Verlustfaktor, 48-62 Hz | - | IEC62631-2-1 | ≤0,040 |
Haftungsausschluss: Die beschriebenen Leistungsdaten, Parameter und Funktionen sind typische Werte unter bestimmten Testbedingungen und können bei tatsächlichen Anwendungen variieren. Sie stellen keine Gewährleistung oder Leistungsgarantie unter allen Bedingungen dar. Der Benutzer ist dafür verantwortlich, die Eignung des Produkts für die beabsichtigte Anwendung zu überprüfen.
1.G10-Epoxid-Glasfaser-Laminatplatte hält Temperaturen von bis zu 130 °C stand.
2. Die Hauptfarben sind Gelb, Grün und Schwarz.
3.G10 selbst ist nicht flammhemmend. Sind flammhemmende Eigenschaften erforderlich, sollte die flammhemmende Variante FR-4 gewählt werden.
4. Durch die extrem geringe Wasseraufnahme bleiben Leistung und Abmessungen auch in feuchten Umgebungen stabil.
5.Es wird zur Isolierung struktureller Komponenten von Motoren und Elektrogeräten der Klasse F wie Transformatoren und Schaltanlagen verwendet.
