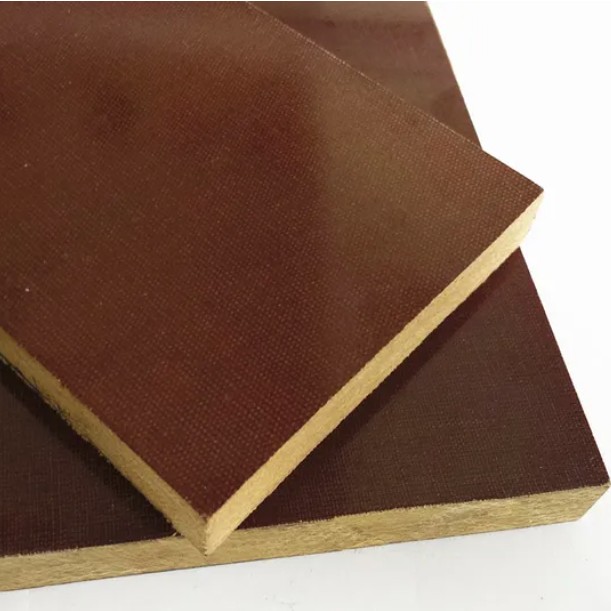

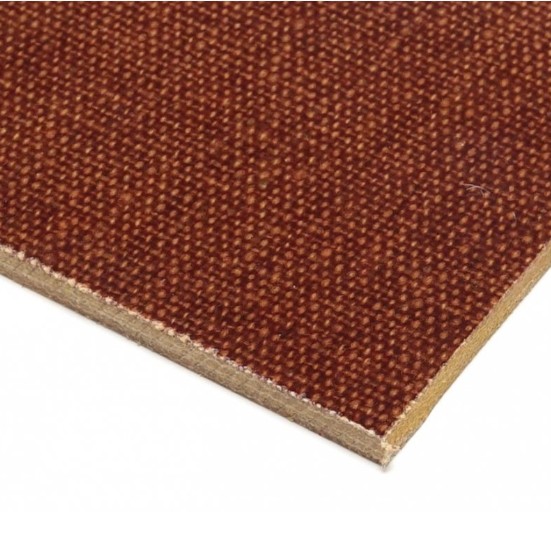

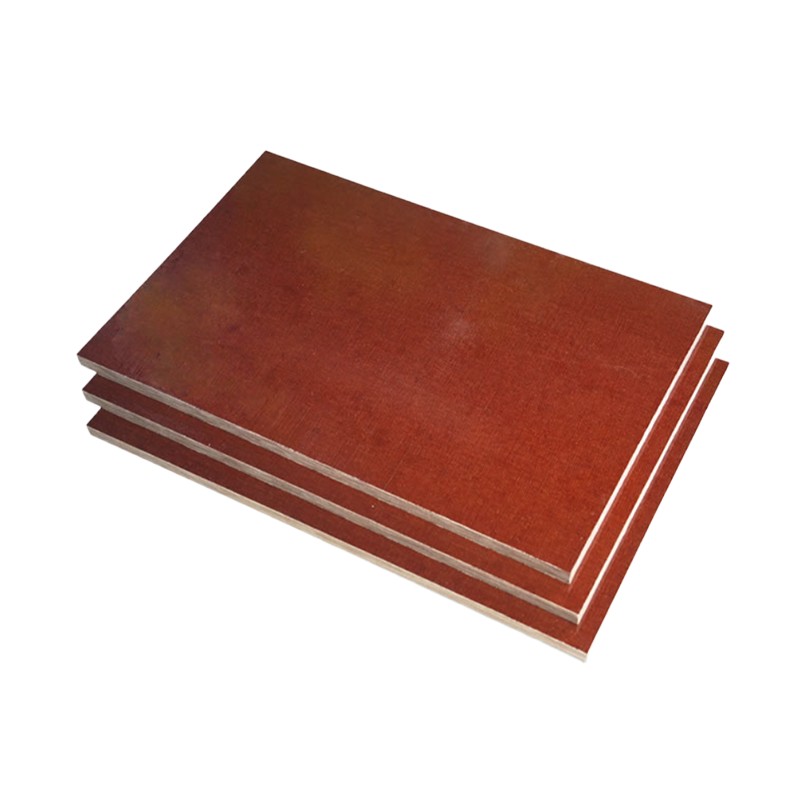

Hanyao-Qualitäts-Phenol-Baumwolltuchlaken verwenden Baumwolltuch (in der Regel Abfall-Baumwollflusen, Baumwollgarn oder Baumwollleinwand) als Verstärkungsmaterial. Dadurch erhält es andere Eigenschaften als Glasfaserplatten. Als Kleber wird Phenolharz verwendet. Baumwollgewebe wird mit Phenolharz imprägniert und dann durch Erhitzen und Druck ausgehärtet und geformt. Es wird oft als „Bakelitplatte“ oder „Phenolharzplatte“ bezeichnet.
In den NEMA-Standards gehört es zur XX- und LE-Serie. Es ist normalerweise braun, schwarz oder dunkelbraun, mit einer glatten Oberfläche und einer einzigartigen „warmen“ Textur, im Gegensatz zur „kalten“ Glasstruktur von FR-4. Es ist hervorragend bearbeitbar, lässt sich leicht bearbeiten, wie Drehen, Fräsen, Bohren, Hobeln und Schleifen, und verursacht bei der Bearbeitung nur minimalen Verschleiß an Schneidwerkzeugen.
Die geringen Rohstoffkosten (Baumwollgewebe und Phenolharz) und der ausgereifte Herstellungsprozess machen es zu einem sehr wettbewerbsfähigen Preis. Zusammenfassend handelt es sich um ein kostengünstiges, einfach zu verarbeitendes und vielseitiges Industrielaminat, das Isolierung und mechanische Belastbarkeit vereint. Sein Verwendungszweck ist ganz klar: In Anwendungen, bei denen Hitzebeständigkeit, elektrische Hochfrequenzleistung und Festigkeitsanforderungen nicht hoch sind, dient es als massenproduzierbares und schnell hergestelltes mechanisches und isolierendes Bauteil.
| Artikel | Parametername | Anforderungen | Testmethode |
| Mechanische Eigenschaften | Dichte | 1,30 - 1,40 g/cm³ | ASTM D792 |
| Zugfestigkeit | 60 - 100 MPa | ASTM D638 | |
| Biegefestigkeit | 80 - 150 MPa | ASTM D790 | |
| Schlagfestigkeit | .6 - 1,2 J/cm² | ASTM D256 | |
| Druckfestigkeit | 150 - 250 MPa | ASTM D695 | |
| Rockwell-Härte | M 100 - 115 | ASTM D785 | |
| Thermische Eigenschaften | Langfristige Hitzebeständigkeit | 90 - 105 °C | - |
| Wärmeverformungstemperatur | 115 - 130 °C | ASTM D648 | |
| Flammhemmende Qualität | UL 94 HB | UL 94 | |
| Linearer Ausdehnungskoeffizient | 20 - 30 ppm/°C | ASTM D696 | |
| Wärmeleitfähigkeit | 0,15 - 0,25 W/(m·K) | ASTM C177 | |
| Elektrische Eigenschaften | Spannungsfestigkeit | 10 - 20 kV/mm | ASTM D149 |
| Volumenwiderstand | 10⁹ - 10¹¹ Ω·cm | ASTM D257 | |
| Oberflächenwiderstand | 10¹⁰ - 10¹² Ω | ASTM D257 | |
| Relative Permittivität | 4,5 - 6,0 (1 MHz) | ASTM D150 | |
| Dielektrischer Verlustfaktor | 0,04 - 0,08 (1 MHz) | ASTM D150 | |
| Chemische und ökologische Leistung | Hygroskopizität | Hoch 1,0–2,0 % (24-Stunden-Einweichen) | ASTM D570 |
| Chemische Beständigkeit | Gut |
|
|
| Säure-/Laugenbeständigkeit | Gut bis schwache Säuren und schwache Basen, aber starke Säuren und starke Basen greifen es an. |
|
Haftungsausschluss: Die beschriebenen Leistungsdaten, Parameter und Funktionen sind typische Werte unter bestimmten Testbedingungen und können bei tatsächlichen Anwendungen variieren. Sie stellen keine Gewährleistung oder Leistungsgarantie unter allen Bedingungen dar. Der Benutzer ist dafür verantwortlich, die Eignung des Produkts für die beabsichtigte Anwendung zu überprüfen.
1. Das Stofftuch aus Phenol-Baumwolle hält Temperaturen von bis zu 120 °C stand.
2. Die Rohstoffe (Baumwollgewebe und Phenolharz) sind kostengünstig.
3.Es hat gute elektrische Isolationseigenschaften
4. Seine hervorragende Bearbeitbarkeit ermöglicht die maschinelle Bearbeitung sehr komplexer mechanischer Teile.
5. Es kann zu mechanischen Strukturkomponenten wie Zahnrädern, Lagern und Dichtungen verarbeitet werden. Es kann auch zur Herstellung von Relais- und Schaltersockeln sowie Isolierstützen, Transformatorendabdeckungen und Isolierblöcken usw. verwendet werden.
