Die strukturelle und betriebliche Zuverlässigkeit von Öltransformatoren hängt vollständig von der Integrität ihrer internen Isolationsnetzwerke ab. Wenn Hochspannungstransformatoren unter ständiger thermischer und elektrischer Belastung betrieben werden, benötigen die Innenleiter flexible Barrieren mit hoher Dielektrizitätskonstante, die sich biegen können, ohne zu kollabieren. Wir analysieren, wie dieRohr aus Krepppapier mit elektrischer Isolierung, hergestellt vonHanyao, dient als grundlegender Bestandteil moderner Feststoffdämmsysteme. Wir untersuchen die Chemie des Rohmaterials, das mechanische Verhalten bei physikalischer Biegung, chemische Wechselwirkungen mit Transformatoröl und spezifische Herstellungsparameter, um zu zeigen, wie es die Betriebslebensdauer von Transformatoren maximiert.
Hochspannungstransformatoren sind bei Kurzschlüssen schwankenden elektrischen Feldern, intensiven thermischen Zyklen und starken mechanischen Kräften ausgesetzt. Die internen Anschlussdrähte und Verbindungsleiter, die aus den aktiven Spulenwicklungen austreten, müssen komplexe Wege zurücklegen, um die Anschlussbuchsen zu erreichen.
Die Verwendung starrer Isoliermaterialien entlang dieser Wege führt zu erheblichen betrieblichen Schwachstellen. Starre Rohre reißen häufig unter mechanischen Vibrationen oder verformen sich beim Zusammenbau, was zu örtlichem Isolationsversagen führt. Wenn sich in der Isolationsschicht ein Spalt bildet, kann es zu Teilentladungen kommen, die das umgebende Transformatoröl schnell schädigen und katastrophale Systemausfälle verursachen.

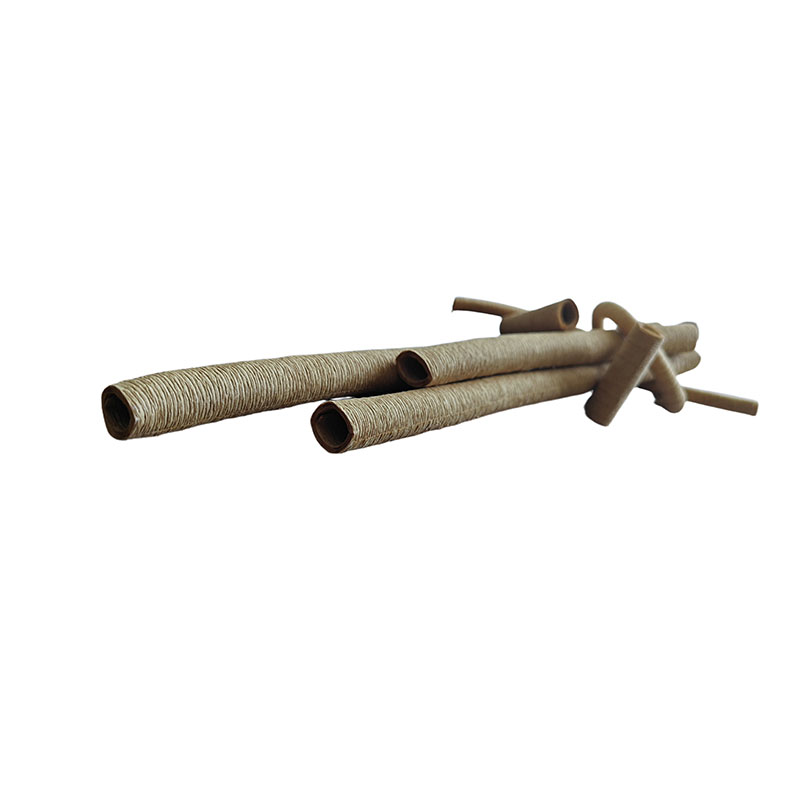

Um diese physikalischen Herausforderungen zu meistern, spezifizieren Transformatoreningenieure eine hohe FlexibilitätRohr aus Krepppapier mit elektrischer Isolierungproduziert vonHanyao. Diese flexible Komponente bietet eine durchgehende, äußerst gleichmäßige dielektrische Barriere, die sich perfekt an gebogene interne Anschlussdrähte anpasst, ohne unter starker physischer Belastung zu reißen oder zu knicken.
Die langfristige Leistung einesRohr aus Krepppapier mit elektrischer Isolierunghängt direkt von der Reinheit seiner Rohstoffe ab. Jegliche chemische Verunreinigung oder verbleibende Bleichmittel in der Papierstruktur beschleunigen die chemische Alterung, wenn sie heißem Transformatoröl ausgesetzt werden.
Um eine vorzeitige Verschlechterung zu verhindern, muss dieHanyaoDie Produktionsanlage besteht auf der Verwendung von hochwertigem, ungebleichtem Schwefelsäure-Nadelholzzellstoff. Dieses spezielle Rohmaterial behält seine langen, dichten natürlichen Zellulosefasern, was der fertigen Papierhülse ihre außergewöhnlichen physikalischen Eigenschaften verleiht:
• Hohe Zugfestigkeit: Lange Zellulosefasern verteilen mechanische Belastungen gleichmäßig auf die Rohrwand, sodass sie hohen Spannungen bei manueller Installation oder maschineller Handhabung standhalten kann.
• Hervorragende Reißfestigkeit: Die ungebleichten organischen Strukturen widerstehen auf natürliche Weise dem Reißen und Spalten, wenn sie hohen Flüssigkeitsströmen oder wechselnden mechanischen Kräften innerhalb des Transformatorkessels ausgesetzt werden.
• Chemische Neutralität: Der Verzicht auf Bleichchemikalien bewahrt die molekulare Stabilität des Papiers und stellt sicher, dass es keine schädlichen Ionen oder sauren Verbindungen freisetzt, die das umgebende Transformatoröl schädigen könnten.
Der Hauptvorteil der Verwendung einesRohr aus Krepppapier mit elektrischer IsolierungIm Gegensatz zu einer standardmäßigen starren Papier- oder Kunststoffhülle zeichnet es sich durch seine hervorragende Flexibilität aus. Diese Flexibilität entsteht durch einen kontrollierten Kreppprozess, der mikroskopisch kleine Falten und Wellen in das Basisisolierpapier einbringt, bevor es zu einem Schlauch gewickelt wird.
Wenn ein Techniker das Rohr biegt, um einem engen Leiterradius zu folgen, dehnen sich die mikroskopisch kleinen Kreppfalten an der Außenkante sanft aus, um die Zugspannung aufzunehmen. Gleichzeitig werden die Falten am Innenradius sauber komprimiert. Dieses Verhalten ermöglicht es dem Rohr, einen perfekt runden Innendurchmesser beizubehalten, ohne dass es zu Quetschungen oder Wandrissen kommt, wodurch sichergestellt wird, dass der innere Kupferleiter entlang der gesamten Biegung vollständig isoliert und geschützt bleibt.
Feste Zellulosematerialien und flüssige dielektrische Öle wirken zusammen, um in Öl getauchte Transformatoren zu isolieren. DerRohr aus Krepppapier mit elektrischer Isolierungspielt eine Schlüsselrolle bei der Maximierung dieser Interaktion.
Durch das mikrogekreppte Design verfügt die Papierhülse über eine deutlich größere Oberfläche im Vergleich zu flachen Standard-Kraftpapierhülsen. Beim Eintauchen in den Transformatorkessel funktionieren die porösen Papierstrukturen wie ein organischer Schwamm, der große Mengen Isolieröl aufnimmt und festhält. Diese ölgetränkte Papieranordnung blockiert durch Spurenverunreinigungen in der Flüssigkeit gebildete Leiterbahnen, verzögert die Materialalterung und sorgt dafür, dass das System hohen elektrischen Feldbelastungen standhält.
Da das ölgetränkte Krepppapier ein großes Ölvolumen direkt an der Leiteroberfläche zurückhält, erleichtert es eine effiziente Wärmeübertragung weg von heißen Kupferleitungsdrähten. Dieser Kühleffekt senkt die lokale Betriebstemperatur des Transformators und schützt das Isolationsgerüst der Klasse A (105 °C) vor thermischem Durchschlag während Spitzenlastzeiten.
Bei der Herstellung industrieller Transformatoren ist eine genaue Einhaltung der Maßangaben erforderlich, um sicherzustellen, dass die Isolierkomponenten perfekt über die Kupferleitungsdrähte passen. Kleine Größenabweichungen können zu gefährlichen Problemen mit dem Innenspiel führen.
In der Spezifikationsmatrix unten sind die standardmäßigen technischen Toleranzen aufgeführt, die im gesamten Bereich eingehalten werdenHanyaoProduktionslinie.
| Strukturparameter | Kalibrierte Dimensionsmetrik | Technische Toleranz-Grundlinie |
| Innendurchmesser (ID) | Bereich von 4 mm bis 68 mm | Präzisionsabweichung von ± 0,5 mm |
| Wandstärke (T) | Konfigurierbar von 1 mm bis 6 mm | Einheitliche Schichtauftragskriterien |
| Außendurchmesser (OD) | Berechnet als ID + 2T | Proportional zu benutzerdefinierten Konfigurationen |
| Standardlänge | Abschnitte von 1000 mm bis 1500 mm | Längenabweichungszugabe von 20 mm |
| Spannungsfestigkeit (T = 1) | Verifiziert bei mindestens 15 kV | Getestet unter strengem Eintauchen in Öl |
| Durchschlagsfestigkeit (T = 1,5) | Verifiziert bei mindestens 20 kV | Getestet unter strengem Eintauchen in Öl |
| Spannungsfestigkeit (≥ 2) | Verifiziert bei mindestens 35 kV | Getestet unter strengem Eintauchen in Öl |
| Bewertung der thermischen Belastbarkeit | Zertifiziert bis Klasse A (105°C) | Langfristige Betriebsleistung |
| Basismaterialquelle | Ungebleichter Schwefelsäure-Nadelholzzellstoff | Verfolgung der Rohstoffreinheit |
Die Beschaffung zuverlässiger Isolationskomponenten ist für globale Transformatorenhersteller von entscheidender Bedeutung, die einen jahrzehntelangen störungsfreien Gerätebetrieb gewährleisten müssen.
Jede Charge von Dämmstoffen hergestellt vonHanyaowird einer strengen Qualitätsprüfung unterzogen. Auf Wunsch globaler Kunden werden unsere Materialien regelmäßig dem unabhängigen Drittlabor CEMT zur Validierung vorgelegt. Diese Tests überprüfen die Durchschlagsfestigkeit, Ölkompatibilität und thermische Stabilität und stellen so die Einhaltung strenger internationaler Leistungsstandards sicher.
Unsere Produktionsstätte befindet sich in der Stadt Suzhou, nur 100 km vom Hafen von Shanghai entfernt. Diese strategische geografische Lage ermöglicht einen schnellen Versand und zuverlässige Lieferpläne für internationale Käufer. Um empfindliche Zelluloseprodukte während des Langstreckentransports auf dem Seeweg zu schützen, wird jede Bestellung sicher in robusten, staubdichten Kartons verpackt, um sicherzustellen, dass sie völlig trocken und produktionsbereit ankommt.
Ja. Unsere Produktionsanlage ist mit automatisierten Schlitz- und Wickelmaschinen ausgestattet, die es uns ermöglichen, Materialien normaler Größe zu kundenspezifischen Innendurchmessern und Wandstärken zu verarbeiten, die auf Ihre spezifischen Anforderungen an das Transformatordesign zugeschnitten sind.
Zellulosematerialien absorbieren auf natürliche Weise Feuchtigkeit, was ihre Gesamtdurchschlagsfestigkeit verringert. Um eine optimale Leistung zu gewährleisten, sollte die isolierte Kernbaugruppe einem standardmäßigen Vakuumtrocknungs- und Ölimprägnierungszyklus unterzogen werden, bevor der Transformator gefüllt und versiegelt wird.
Wir bieten ein umfassendes Sortiment an Isoliermaterialien, sodass Sie Diamantpapier, vorkomprimierten Presskarton, isolierendes Kraftpapier, Polyesterfolien, Polyimidfolien und mehrschichtige flexible Laminate wie NMN, NHN und AMA in einer einzigen konsolidierten Lieferung beziehen können.
Eine stabile Innenisolierung ist die zentrale Garantie für einen langlebigen und sicheren Betrieb von Hochspannungs-Öltransformatoren. Starre Isolierhülsen können während der Gerätemontage und im Langzeitbetrieb leicht zu Isolationsschäden führenHanyao Rohre aus Krepppapier mit elektrischer IsolierungLösen Sie die Probleme bei der Biegeisolierung perfekt mit ausgezeichneter Flexibilität, stabilen dielektrischen Eigenschaften und guter Ölverträglichkeit.
Unterstützt durch professionelle Erfahrung in der Herstellung von Isoliermaterialien,HanyaoUnterstützt die Anpassung in voller Größe, eine strenge Kontrolle der Maßtoleranzen und Qualitätsprüfungen durch Dritte. Alle Produkte entsprechen den internationalen Standards der Transformatorenindustrie und wir bieten schnelle weltweite Versanddienste auf der Grundlage überlegener geografischer Logistikvorteile. Qualitativ hochwertig zu erwerbenRohr aus Krepppapier mit elektrischer Isolierungund erhalten Sie professionelle Unterstützung bei der Lösung elektrischer Isolierung.Kontaktieren Sie unsHolen Sie sich jetzt kostenlose Materialproben und ein genaues individuelles Angebot.
